Arduinoで温湿度センサーを使ってみた　備忘録

よくArduinoの工作で使われる温度＆湿度センサーモジュール「DHT11」を使ってみました。

５個で1000円弱というお値打ち価格です。

DHT11 温度湿度センサーモジュールデジタル温度湿度センサー 3.3V-5V 湿度測定範囲 20%-95% 温度測定範囲 0-50℃ デュポンワイヤー付き

Gernal

Amazon

用途によってもっと精度が必要な場合はDHT22もあります↓

OSOYOO Arduino用 DHT22 デジタル温度湿度センサーモジュールデジタル温湿度測定アルドゥイーノやRaspberry Pi 2 3電子工作用 2個セット

OSOYOO

Amazon

+を3.3V、-をGNDに、真ん中のoutをD2ピンに繋げました。

Arduinoは中華製のnanoを使用。（他の線は別の用途に使っています）

＜参考＞

Arduinoで温度湿度センサDHT11の使い方

まずは、必要なライブラリを２つインストールします。

「DHT sensor library」を検索、by Adfruitのライブラリをインストール

install allでも問題ないだろうけど、今回は「install ’DHT senser library’ only」を選択しました。

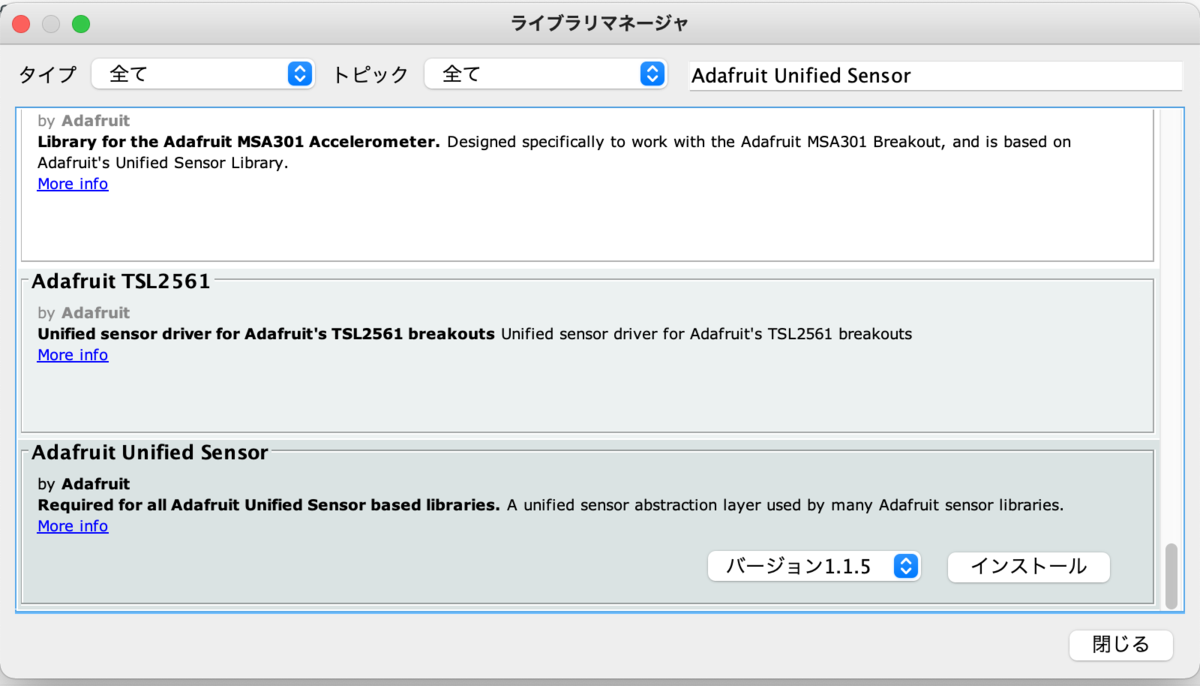

「Adfruit Unified Sensor」を検索

インストール。なぜか候補の一番上に出てこない謎。

プログラムはスケッチの例から

「DHT sensor library」 →「 DHT_Unified_Sensor」　を選択

センサーをDHT11に変更（デフォルトでDHT22なのでコメントアウト）

#include <Adafruit_Sensor.h>
#include <DHT.h>
#include <DHT_U.h>

#define DHTPIN 2 // Digital pin connected to the DHT sensor
// Feather HUZZAH ESP8266 note: use pins 3, 4, 5, 12, 13 or 14 --
// Pin 15 can work but DHT must be disconnected during program upload.

// Uncomment the type of sensor in use:
#define DHTTYPE DHT11 // DHT 11
//#define DHTTYPE DHT22 // DHT 22 (AM2302)
//#define DHTTYPE DHT21 // DHT 21 (AM2301)

// See guide for details on sensor wiring and usage:
// https://learn.adafruit.com/dht/overview

DHT_Unified dht(DHTPIN, DHTTYPE);

uint32_t delayMS;

void setup() {
Serial.begin(9600);
// Initialize device.
dht.begin();
Serial.println(F("DHTxx Unified Sensor Example"));
// Print temperature sensor details.
sensor_t sensor;
dht.temperature().getSensor(&sensor);
Serial.println(F("------------------------------------"));
Serial.println(F("Temperature Sensor"));
Serial.print (F("Sensor Type: ")); Serial.println(sensor.name);
Serial.print (F("Driver Ver: ")); Serial.println(sensor.version);
Serial.print (F("Unique ID: ")); Serial.println(sensor.sensor_id);
Serial.print (F("Max Value: ")); Serial.print(sensor.max_value); Serial.println(F("°C"));
Serial.print (F("Min Value: ")); Serial.print(sensor.min_value); Serial.println(F("°C"));
Serial.print (F("Resolution: ")); Serial.print(sensor.resolution); Serial.println(F("°C"));
Serial.println(F("------------------------------------"));
// Print humidity sensor details.
dht.humidity().getSensor(&sensor);
Serial.println(F("Humidity Sensor"));
Serial.print (F("Sensor Type: ")); Serial.println(sensor.name);
Serial.print (F("Driver Ver: ")); Serial.println(sensor.version);
Serial.print (F("Unique ID: ")); Serial.println(sensor.sensor_id);
Serial.print (F("Max Value: ")); Serial.print(sensor.max_value); Serial.println(F("%"));
Serial.print (F("Min Value: ")); Serial.print(sensor.min_value); Serial.println(F("%"));
Serial.print (F("Resolution: ")); Serial.print(sensor.resolution); Serial.println(F("%"));
Serial.println(F("------------------------------------"));
// Set delay between sensor readings based on sensor details.
delayMS = sensor.min_delay / 1000;
}

void loop() {
// Delay between measurements.
delay(delayMS);
// Get temperature event and print its value.
sensors_event_t event;
dht.temperature().getEvent(&event);
if (isnan(event.temperature)) {
Serial.println(F("Error reading temperature!"));
}
else {
Serial.print(F("Temperature: "));
Serial.print(event.temperature);
Serial.println(F("°C"));
}
// Get humidity event and print its value.
dht.humidity().getEvent(&event);
if (isnan(event.relative_humidity)) {
Serial.println(F("Error reading humidity!"));
}
else {
Serial.print(F("Humidity: "));
Serial.print(event.relative_humidity);
Serial.println(F("%"));
}
}
