草刈りロボットを作りたいプロジェクト ②草刈りモジュールとCuBaseを繋ぐ

 前回作った草刈り用の回転刃モジュールと、走行用のキャタピラモジュール「CuBase」を繋ぎました。

dreamerdream.hateblo.jp





こんな感じで、接続するパーツを3Dプリンターで作ってみました。

f:id:DreamerDream:20200615123043p:plain



草刈りモジュールは完全には固定せず、石等に乗り上げたらモジュール自体が上に上がるようにしました。

f:id:DreamerDream:20200615123033p:plain

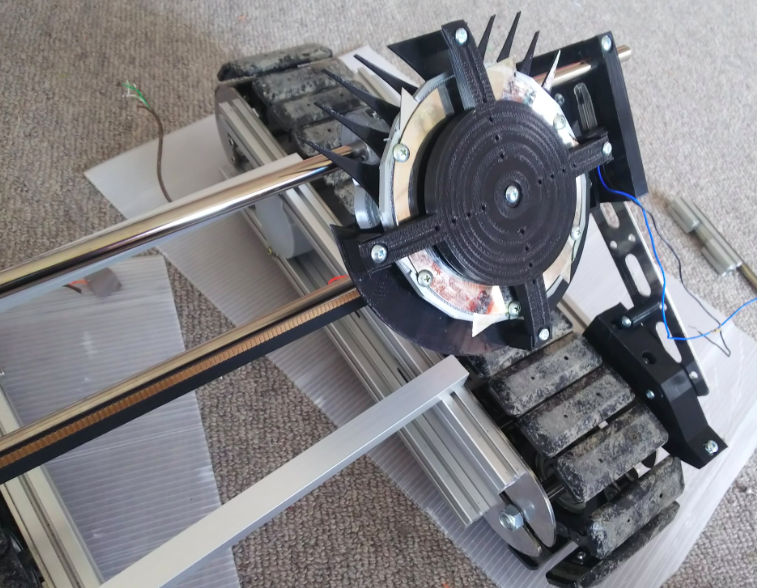

おかげで回転刃のメンテナンスは容易に行なえます。

f:id:DreamerDream:20200615123054p:plain



CuBase同士を繋ぐ部品もアルミ柱と3Dプリンターで頑丈に作りました。

f:id:DreamerDream:20200615123104p:plain

CuBase同士を頑丈に接続したので、当初考えていた草刈りモジュールの歪み対策としての補強は必要無さそうです。



見た目スカスカですが、これでひとまずモーター類の物理装置は完成とします。



次はモータードライバーを含めたコントロール基板等のハードウェアの作成です。

基板の作成・・・この作業が一番面倒臭いのです・・・
