CuBaseの泥汚れ対策 ハイパワーモーターバージョンの砂塵カバーを作った

以前にノーマルバージョンの砂塵カバーを作っていました。

<ノーマルバージョンの砂塵カバー>

dreamerdream.hateblo.jp



しかし、モーターをハイパワーモーターに交換したらモーターの直径と長さのサイズがどちらも大きくなってしまったので以前のカバーが使えなくなってしまいました。

 <ハイパワーモーターに交換>

dreamerdream.hateblo.jp



ということで、今回はハイパワーバージョンで使えるように改造しました。

f:id:DreamerDream:20200321092344p:plain

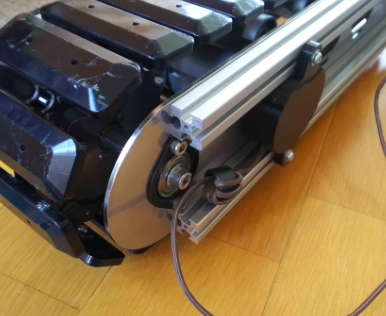

前回は穴に余裕があったのでモーターの周囲を囲っていましたが、モーターの直径が大きくなったので上部のみを覆う仕様に変更しました。

f:id:DreamerDream:20200321093521p:plain

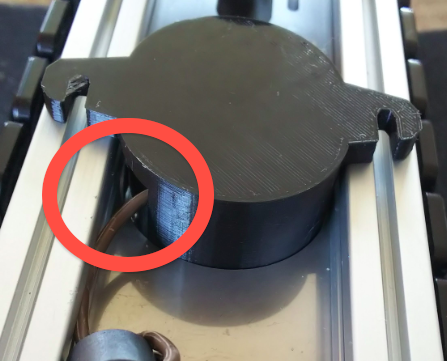

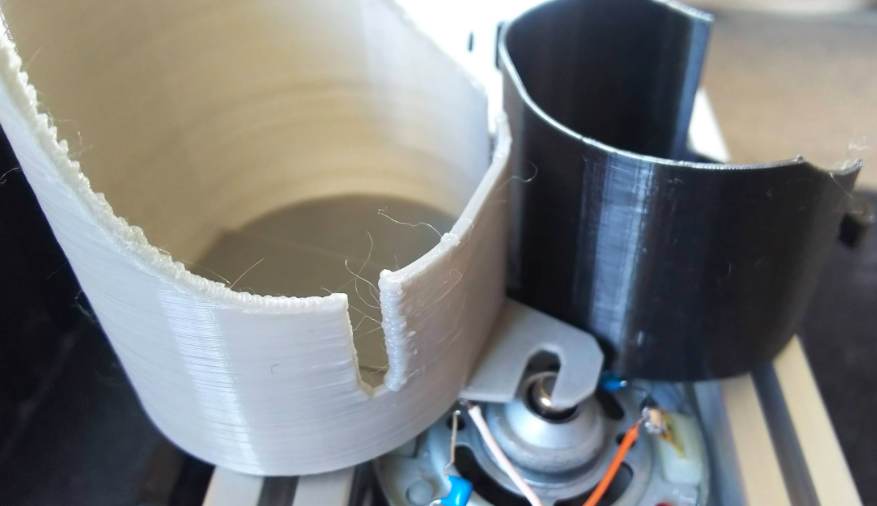

配線は下の穴から設置出来ます。



前回(灰色)のものに比べると長さも短くなっています。

f:id:DreamerDream:20200321093511p:plain

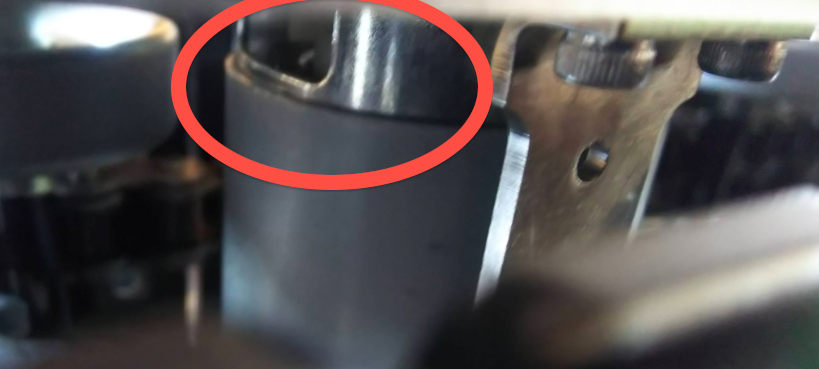

これは、クローラーの隙間からモーターの通気口を覗いた状態なのですが、

f:id:DreamerDream:20200321093531p:plain

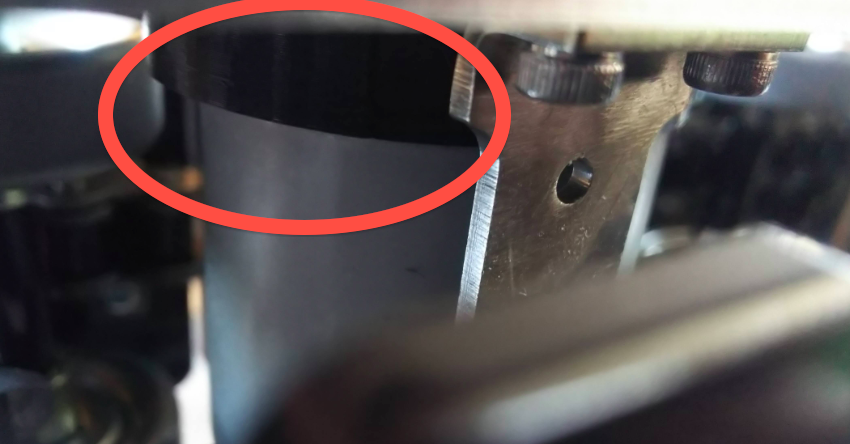

差し込むとここにピタッと収まる仕様です。

これ以上長くなるとモーターに巻かれている金属板(名前不明)が邪魔をして入りません。

そういえばこのモーターに巻いてある金属板って何の役割なのでしょう?防振?防磁?

<追記>

モーターに巻かれているこの板は「補助ヨーク」と呼ばれるものでモーターと同じ素材(強磁性体)で出来ているそうです。

強力なモーターに使われている強い磁石の磁力線はモーターの筐体だけ(薄い磁性体)では磁力線を効率的に収束させることが出来ない(磁力飽和が起こる)ため、せっかく強力な磁石を使っていてもモーターの発揮出来る力が落ちてしまいます。

モーターのケースに厚みをつけることによって断面積が増え、磁力線を効率的に収束させる(磁束密度を上げる)ということが可能になります。

結果的に磁力線が外部に漏れにくくなるので磁気ノイズ対策にもなるということです。

要するに、「強い磁石をモーターで効率良く使う為の部品」です。

教えて下さった方ありがとうございます。



f:id:DreamerDream:20200321093542p:plain



プーリー側はノーマルタイプよりかなり厚みが増しました。
f:id:DreamerDream:20200321092326p:plain

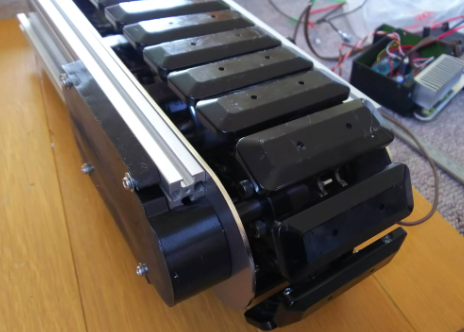

※写真を撮った時点ではまだ内部空間が足りず、少しカバーが膨らんでしまいました。僕はとりあえずそのまま使う事にしましたが、公開しているデータは修正版です。




3Dモデルの.stlデータはGoogleドライブで共有しています。

ご自由にダウンロードしてください。

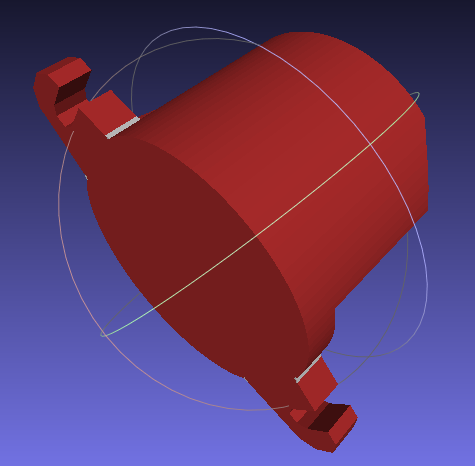

<モーター側のカバー>

f:id:DreamerDream:20200321091917p:plain
Cubase_cover_hipower_gire.stl - Google ドライブ

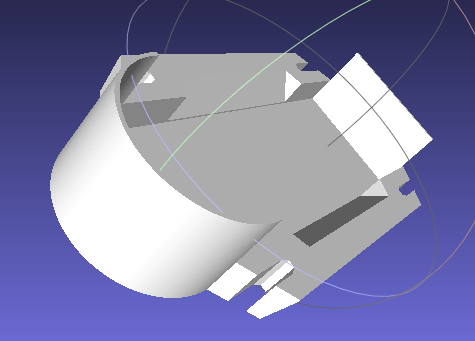

<プーリー側のカバー>

f:id:DreamerDream:20200321091932p:plain
Cubase_cover_hipower_motor.stl - Google ドライブ

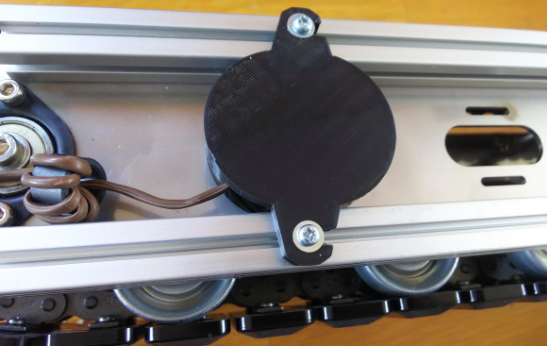

モーター側はM3ネジ2本で固定します。

f:id:DreamerDream:20200321092442p:plain

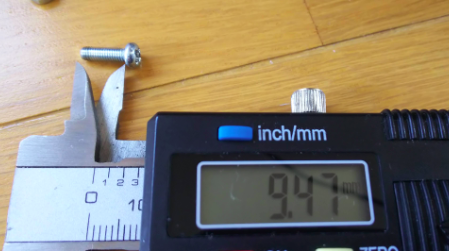

10mmネジがピッタリでした。

f:id:DreamerDream:20200321092453p:plain

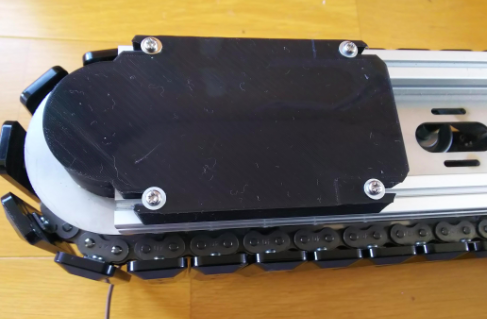

プーリー側はネジM3ネジ4本で固定。

f:id:DreamerDream:20200321092415p:plain

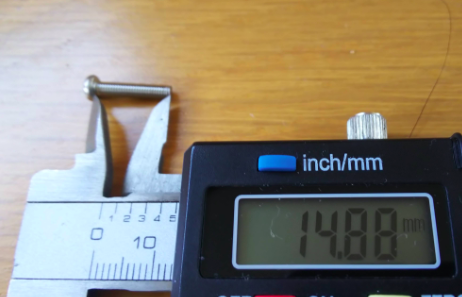

15mmネジが使えます。

f:id:DreamerDream:20200321092427p:plain

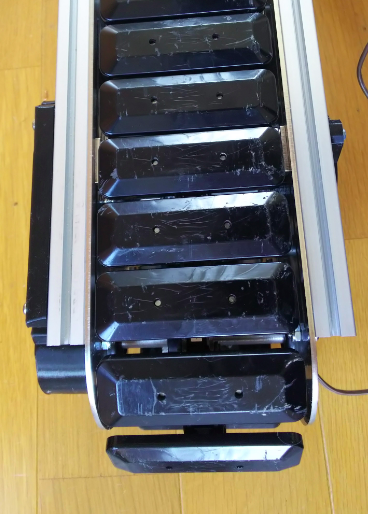

全体的に前回のノーマルバージョンのものより出っ張りますが、カバーを付けるとクローラモジュールを倒した状態でベルトやモーターを気にする事無く動作テストが出来るのでオススメです。

f:id:DreamerDream:20200321092513p:plain



使用3Dプリンターは家庭用熱溶解式3Dプリンター、ノズル0.4mm径、積層0.15mmで出力しています。
